Elektrikli (Pano İçi) Yangın Söndürme Sistemleri, elektrik panoları, MCC panoları, kompanzasyon panoları, UPS kabinleri, kontrol panoları ve benzeri kapalı elektrik ekipmanlarında meydana gelebilecek yangınlara erken aşamada müdahale etmek amacıyla kullanılan kompakt yangın güvenliği çözümleridir. Elektrik panolarında oluşan kısa devre, aşırı ısınma, gevşek bağlantı veya ekipman arızaları küçük bir yangını kısa sürede büyütebilir. Bu nedenle özellikle kritik ekipmanların bulunduğu tesislerde otomatik ve doğrudan müdahale sağlayan sistemler önemli bir güvenlik katmanı oluşturur.
Klasik yangın söndürme sistemlerinin koruyacağı alanın tamamını kapsaması gerekirken pano içi sistemlerde müdahale doğrudan yangın riskinin bulunduğu kabin içerisinde gerçekleştirilir. Böylece yangının pano dışına ve çevredeki ekipmanlara yayılmadan kontrol altına alınması hedeflenir. Sistem seçimi yapılırken pano hacmi, ekipman yerleşimi, yangın riski, kullanılacak söndürücü ajan ve uygulama şartları birlikte değerlendirilmelidir.
Çalışma Prensipleri (Direkt ve İndirekt)
Çalışma Prensipleri (Direkt ve İndirekt), pano içi söndürme sistemlerinin iki temel uygulama şeklini ifade eder. Her iki yöntemde de amaç yangını mümkün olduğunca erken algılamak ve söndürücü ajanı yangın kaynağına kontrollü şekilde ulaştırmaktır. Pano yapısı, korunacak ekipmanlar ve sistemin tasarımına göre doğrudan veya dolaylı uygulama tercih edilebilir.
Direkt (Doğrudan) Çalışma Sistemi

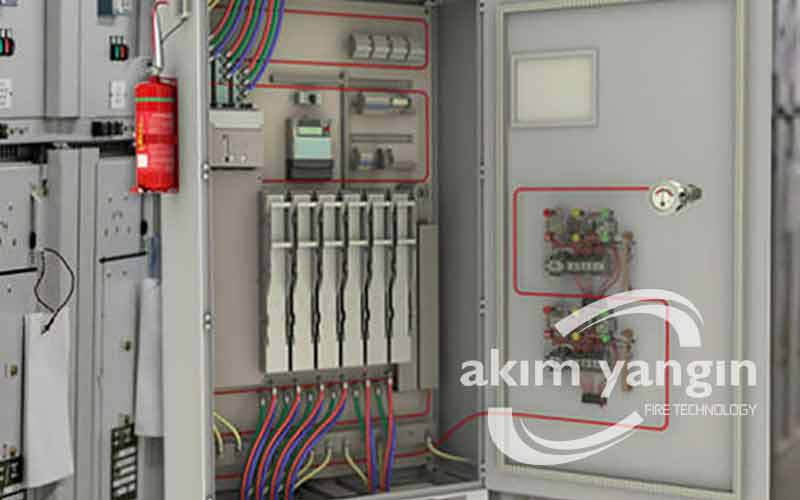

Direkt (Doğrudan) Çalışma Sistemi, ısıya duyarlı özel algılama tüpünün pano içerisindeki riskli bölgelere yerleştirilmesi prensibine dayanır. Yangın veya yüksek sıcaklık algılama tüpünün belirli bir noktasında meydana geldiğinde tüp açılır ve söndürücü ajan doğrudan yangının oluştuğu bölgeye boşalır.
Bu yöntemde ayrıca ayrı bir algılama paneline ihtiyaç duyulmadan mekanik algılama ve boşaltma gerçekleştirilebilir. Küçük ve orta ölçekli elektrik panolarında, özellikle yangın kaynağına doğrudan müdahalenin önemli olduğu uygulamalarda değerlendirilebilir.
İndirekt (Dolaylı) Çalışma Sistemi
İndirekt (Dolaylı) Çalışma Sistemi, algılama işlemi ile söndürme boşaltmasının birbirinden ayrıldığı bir çalışma düzenine sahiptir. Isıya duyarlı tüp yangını algıladığında sistemin valfi aktive olur ve söndürücü ajan pano içerisindeki nozullar üzerinden hacme dağıtılır.
Bu yapı, birden fazla noktaya söndürücü ajan dağıtılmasının istendiği veya pano içerisinde daha kontrollü bir boşaltma tasarımına ihtiyaç duyulan uygulamalarda avantaj sağlayabilir. İhtiyaca göre alarm kontağı, enerji kesme veya başka güvenlik ekipmanlarıyla entegrasyon da değerlendirilebilir.
Kullanılan Söndürücü Gazlar
Kullanılan Söndürücü Gazlar, korunacak ekipmanın özelliklerine, pano hacmine ve tasarım kriterlerine göre belirlenir. Elektronik ekipmanların bulunduğu alanlarda kalıntı bırakmayan veya ekipmana minimum seviyede zarar verecek söndürme ajanlarının tercih edilmesi önemlidir.
HFC-227ea (FM200)
HFC-227ea (FM200), elektrik ve elektronik ekipmanların korunmasında kullanılan temiz gazlı söndürme ajanlarından biridir. Pano içerisinde yangına müdahale ederken katı veya sıvı söndürücüler gibi ekipman üzerinde temizlik gerektiren kalıntılar bırakmaması önemli avantajlarından biridir.
FM200 kullanılan sistemlerde gaz miktarı, pano hacmi ve tasarım kriterleri dikkate alınarak belirlenmelidir. Silindir kapasitesi veya ürün ağırlığı yalnızca genel bir ürün seçimi olarak değerlendirilmemeli, gerçek koruma hacmine göre mühendislik hesabı yapılmalıdır.
HFC-236ea / HFC-125, bazı otomatik ve kompakt yangın söndürme uygulamalarında kullanılan halokarbon esaslı ajanlar arasında yer alır. Kullanılacak ajanın seçiminde yalnızca söndürme performansı değil; ekipman uyumluluğu, ortam koşulları, mevzuat, üretici teknik verileri ve sistemin tasarım kriterleri birlikte değerlendirilmelidir.
Özellikle elektrik panolarında kullanılacak ürünün teknik belgelerinin incelenmesi, sistemin doğru miktarda söndürücü ajanla ve uygun algılama düzeniyle kurulması açısından önemlidir.
Aerosol Jeneratörleri
Aerosol Jeneratörleri, katı partikül içeren söndürme ajanını kontrollü şekilde ortama bırakarak yangının bastırılmasını sağlayan kompakt çözümlerdir. Küçük elektrik panoları, kabinler ve belirli kapalı hacimlerde değerlendirilebilir.
Aerosol sistemlerinde de pano içerisindeki ekipmanların hassasiyeti, boşaltma sonrası ortam koşulları ve üretici tarafından belirtilen uygulama sınırları dikkate alınmalıdır. Her pano için aynı aerosol jeneratörünün kullanılabileceği düşünülmemelidir.
Kullanım Alanları ve Çeşitleri
Kullanım Alanları ve Çeşitleri, pano içi söndürme sistemlerinin ne kadar geniş bir uygulama alanına sahip olduğunu gösterir. Elektrik panolarının yanı sıra MCC panoları, kompanzasyon panoları, otomasyon panoları, UPS sistemleri, kontrol kabinleri, jeneratör kontrol panoları ve çeşitli endüstriyel makine kabinlerinde bu çözümler değerlendirilebilir.
Özellikle üretimin durmasının ciddi maliyet oluşturduğu fabrikalarda, enerji dağıtım merkezlerinde, veri işleme altyapılarında ve kritik otomasyon sistemlerinde pano içi yangın riskinin ayrıca ele alınması gerekir.
Burada önemli nokta, pano içi söndürmenin binadaki genel yangın güvenliği sisteminin yerine geçmediğidir. Sistem, uygun bir yangın algılama ve söndürme stratejisinin tamamlayıcı unsuru olarak değerlendirilmelidir. Tesisin genel yangın senaryosu, elektrik kesme sistemi, alarm altyapısı ve diğer güvenlik ekipmanları da proje kapsamında ele alınabilir.
Kompakt yapı, pano içi kullanım, otomatik algılama ve müdahale
Fiyat için teklif
2 kg HFC / FM200 Gazlı Kit
Küçük elektrik panoları için uygun, hızlı söndürme, elektronik ekipmanlara uygun
Fiyat için teklif
4 - 6 kg HFC Gazlı Kit
Orta ölçekli panolar, yüksek söndürme kapasitesi, otomatik devreye girme
Fiyat için teklif
12 kg Gazlı Otomatik Sistem
Büyük hacimli pano ve elektrik odaları, geniş koruma alanı, otomatik söndürme
Fiyat için teklif
Sistem Çeşitleri ve Yaklaşık Maliyetleri
Sistem Çeşitleri ve Yaklaşık Maliyetleri, pano hacmi, söndürücü ajan, silindir kapasitesi, algılama tüpünün uzunluğu, nozullar, montaj şekli ve devreye alma kapsamına göre değişiklik gösterir. Bu nedenle yalnızca “pano içi sistem kaç TL?” şeklinde fiyatlandırma yapmak doğru bir yaklaşım değildir.
Piyasada küçük hacimli, temel ekipmanlardan oluşan pano içi otomatik sistemler birkaç bin TL seviyesinden başlayabilirken; daha yüksek kapasiteli gaz tüpleri, özel valfler, birden fazla nozul, alarm entegrasyonu ve profesyonel montaj içeren uygulamalarda maliyet önemli ölçüde yükselir. Güncel piyasa örneklerinde 2–6 kg sınıfındaki bazı FM200 pano içi ürünlerin yalnızca ürün bedelinin birkaç bin TL ile daha yüksek seviyeler arasında değiştiği görülmektedir. Komple sistem fiyatına ise keşif, mühendislik, montaj, bağlantılar, test ve devreye alma gibi hizmetler ayrıca dahil olabilir.
Bu nedenle fiyat karşılaştırması yapılırken ürünün kaç kilogram olduğu kadar hangi söndürme ajanını kullandığı, doğrudan mı yoksa dolaylı mı çalıştığı, algılama ve boşaltma ekipmanlarının kapsamı ve montajın dahil olup olmadığı mutlaka sorulmalıdır.
Akım Yangın olarak elektrik panoları ve kritik ekipmanlar için uygun pano içi yangın söndürme çözümlerini; keşif, sistem seçimi, uygulama ve devreye alma aşamalarıyla birlikte değerlendiriyoruz. Panonuzun ölçüleri, kullanım amacı ve yangın riskine göre hangi sistemin daha uygun olduğunu belirlemek için profesyonel bir değerlendirme yapılması en doğru başlangıçtır.
Elektrik panonuzdaki küçük bir yangının büyük bir işletme kaybına dönüşmesini beklemeyin. İhtiyacınıza uygun pano içi yangın söndürme çözümü hakkında bilgi almak ve projenize özel teklif oluşturmak için Akım Yangın ile iletişime geçebilirsiniz.
